葉輪給料機 價格：元

在線詢價
詳細內容 規格參數 產品包裝

1、名稱：星形卸灰閥

2、用途：該閥又名葉輪給料機、回轉下料器等，普遍適用于建材、冶金、化工、電力等部門作為各類除塵設備的卸料裝置及各種磨機、烘干機、料倉等設備的給卸料裝置。

3、結構特點：該閥采用鋼板焊接結構、葉片耐磨性好、葉片與傳動軸?性連接、結構緊湊、工作可靠、輕便節能。

4、工作原理：該閥由閥體、傳動軸、葉片和減速機等組成，減速電機帶動軸和葉片旋轉，完成給卸料。

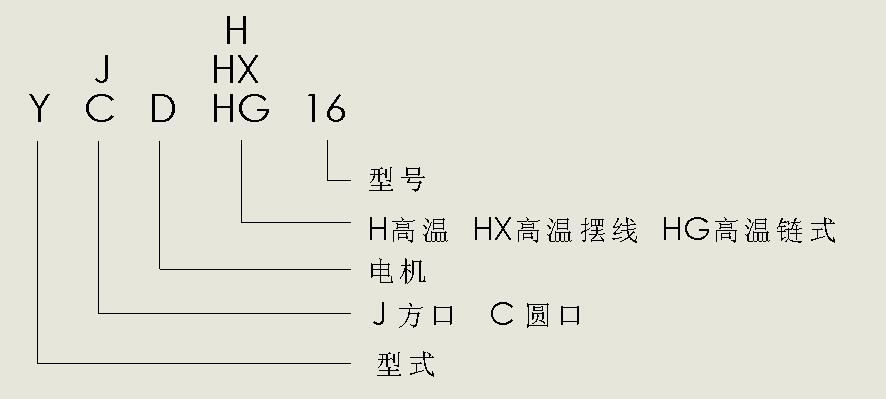

5、型號說明

圖片 1.png

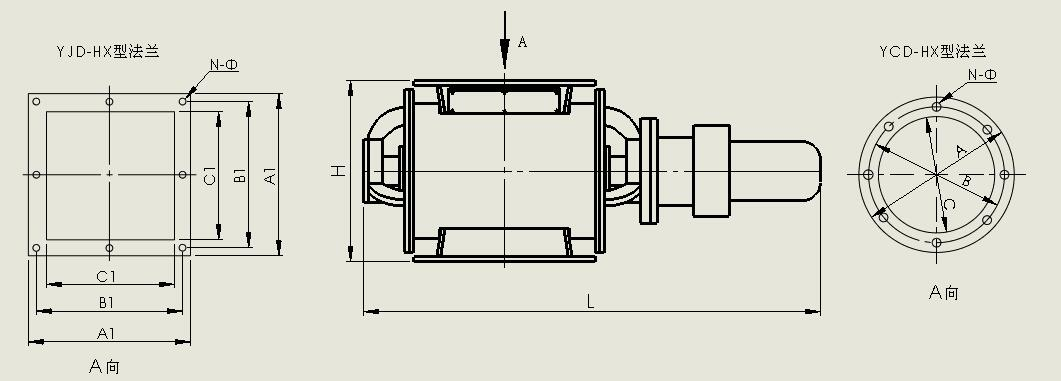

６、結構示意及尺寸

圖片 2.png

型號

減速機型號

重量

安裝連接尺寸

ＫＷ

Ｋｇ

A

B

C

A1

B1

C1

H

L

N-Φ

2型

ＸＬＤ２－５９－０．５５

80

Φ240

Φ200

Φ150

240

200

150

240

870

8-Φ11

4型

ＸＬＤ２－５９－０．５５

100

Φ280

Φ240

Φ180

280

230

180

280

910

8-Φ13

6型

ＸＬＤ２－５９－０．５５

120

Φ300

Φ260

Φ200

290

250

200

300

930

8-Φ13

8型

ＸＬＤ3－５９－０．7５

130

Φ320

Φ280

Φ220

310

270

220

320

1000

8-Φ13

10型

ＸＬＤ3－５９－1.1

140

Φ340

Φ300

Φ240

330

290

240

340

1030

8-Φ15

12型

ＸＬＤ3－５９－1.1

150

Φ360

Φ320

Φ260

350

310

260

360

1050

8-Φ15

14型

ＸＬＤ3－５９－1.1

165

Φ380

Φ340

Φ280

380

330

280

380

1070

8-Φ18

16型

ＸＬＤ3－５９－1.1

175

Φ400

Φ360

Φ300

400

350

300

400

1090

8-Φ18

18型

ＸＬＤ3－５９－1.5

210

Φ420

Φ380

Φ320

420

370

320

420

1140

8-Φ18

20型

ＸＬＤ3－５９－1.5

230

Φ440

Φ400

Φ340

440

390

340

440

1160

8-Φ18

26型

ＸＬＤ4－５９－1.5

300

Φ500

Φ460

Φ400

510

450

400

520

1260

8-Φ18

30型

ＸＬＤ4－43－2.2

350

Φ540

Φ500

Φ440

540

490

440

560

1350

8-Φ18

40型

ＸＬＤ4－43－3

570

Φ610

Φ560

Φ480

600

550

480

620

1500

16-Φ18

60型

ＸＬＤ4－43－3

600

Φ660

Φ610

Φ500

660

610

500

680

1500

16-Φ18

80型

ＸＬＤ5－43－4

690

Φ670

Φ620

Φ540

670

620

540

720

1600

16-Φ18

100型

ＸＬＤ5－43－4

900

Φ740

Φ680

Φ600

730

680

600

800

1700

16-Φ18

250型

ＸＬＤ5－43－5.5

1100

1060X900

960X800

860X700

1000

2050

20-Φ18
