■ 介紹
混風切斷閥，屬于閥門技術領域。采用液壓傳動，其熱風側法蘭及閥板均設有冷卻水通道，閥板結構簡單，開閉動作平穩，能實現雙向密封，且密封可靠，密封面磨損小。閥桿采用浮動密封裝置，還設有微動調節機構。本實用新型結構緊湊、體積小，工作壽命長，工藝操作適應性強，制造成本低，易于安裝、維護和維修，可廣泛應用在大小高爐的熱風爐管路系統中。

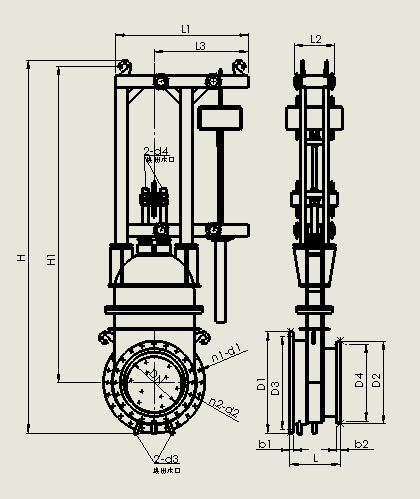

■ 技術參數
DN | D1 | D2 | D3 | D4 | L | b1 | b2 | n1-d1 | n2-d2 | 孔位 | d3 | d4 | H | H1 | L1 | L2 | L3 |
400 | 880 | 620 | 820 | 560 | 400 | 27 | 27 | 20-22 | 16-22 | T |
|
|
|
|
|
|
|
500 | 920 | 740 | 860 | 680 | 500 | 35 | 30 | 24-27 | 20-28 |
| R1 | Rc1? |
|
|
|
|
|
600 | 1000 | 820 | 930 | 760 | 500 | 40 | 35 | 24-28 | 20-28 | T | R1 | Rc1? | 3525 | 2520 | 1130 | 610 | 2190 |
700 | 1080 | 900 | 1000 | 840 | 530 | 45 | 35 | 30-34 | 28-28 | T | R1 | Rc1? | 4215 | 3450 | 1390 | 530 | 2780 |
800 | 1190 | 1020 | 1120 | 950 | 590 | 40 | 35 | 24-33 | 24-33 | T | R1? | Rc2? | 4275 | 3520 | 1570 | 630 | 3175 |
